“储能柜‘全能管家’：从实时监控到远程运维的闭环方案拆解”

程瑜 187 0211 2087

安科瑞电气股份有限公司 上海嘉定 201801

引言

随着能源需求的不断增长和新能源的广泛应用，储能柜作为能量调节的重要设备，正逐步成为新能源领域的核心组件。然而，传统的储能柜在能量管理方面存在诸多不足，如何实现储能柜的智慧升*，成为当下亟待解决的问题。本文将为您详细介绍一款颠覆性的能量管理解决方案——储能柜智慧大脑。

一、储能柜智慧大脑概述

储能柜智慧大脑是一款基于物联网、大数据、云计算等**技术，针对储能柜能量管理需求而研发的智能系统。该系统通过实时监测储能柜的运行状态，对储能柜进行智能化控制，实现能量的*效管理，降低能源成本，提高能源利用率。

二、储能柜智慧大脑的核心功能

1. 实时监测

储能柜智慧大脑具备实时监测功能，可以实时了解储能柜的运行状态，包括电压、电流、温度等关键参数。通过对这些参数的分析，可以及时发现潜在的风险，并采取措施进行预警，确保储能柜的安全运行。

2. 智能控制

储能柜智慧大脑根据储能柜的实时数据，通过智能算法进行控制策略的优化。在储能柜充电和放电过程中，实现能量的合理分配，提高能源利用率，降低能源成本。

3. 数据分析

储能柜智慧大脑对储能柜的运行数据进行采集、存储和分析，为用户提供详细的数据报告。通过数据分析，可以了解储能柜的运行趋势，为后续的运维工作提供有力支持。

4. 远程管理

储能柜智慧大脑支持远程管理功能，用户可以通过手机APP或电脑端登录系统，实时查看储能柜的运行状态，并进行远程控制。这大大降低了运维成本，提高了运维效率。

5. 联动控制

储能柜智慧大脑可以与光伏、风力等新能源发电设备进行联动控制，实现新能源发电与储能柜的优化配合。在新能源发电不足时，储能柜可以自动启动发电，确保能源的稳定供应。

三、储能柜智慧大脑的应用场景

1. 光伏发电系统

在光伏发电系统中，储能柜智慧大脑可以实时监测光伏发电设备的运行状态，根据实际需求调整储能柜的充放电策略，实现光伏发电与储能柜的优化配合。

2. 风力发电系统

在风力发电系统中，储能柜智慧大脑可以根据风力发电设备的波动性，自动调整储能柜的充放电策略，保证能源的稳定输出。

3. 工业园区

在工业园区，储能柜智慧大脑可以实现对储能柜的集中管理，提高能源利用率，降低能源成本。同时，储能柜智慧大脑还可以根据园区内企业的用能需求，实时调整储能柜的运行策略。

4. 电网调峰

在电网调峰场景中，储能柜智慧大脑可以根据电网的负荷需求，实时调整储能柜的充放电策略，实现电网的稳定运行。

1Acrel-2000ES储能柜能量管理系统

1系统概述

安科瑞储能能量管理系统Acrel-2000ES，专门针对工商业储能柜、储能集装箱研发的一款储能EMS，具有完善的储能监控与管理功能,涵盖了储能系统设备(PCS、BMS、电表、消防、空调等)的详细信息,实现了数据采集、数据处理、数据存储、数据查询与分析、可视化监控、报警管理、统计报表等功能。在高*应用上支持能量调度,具备计划曲线、削峰填谷、需量控制、防逆流等控制功能。

2系统结构

Acrel-2000ES，可通过直采或者通过通讯管理或串口服务器将储能柜或者储能集装箱内部的设备接入系统。系统结构如下：

3系统功能

3.1实时监测

系统人机界面友好，能够显示储能柜的运行状态，实时监测PCS、BMS以及环境参数信息，如电参量、温度、湿度等。实时显示有关故障、告警、收益等信息。

3.2设备监控

系统能够实时监测PCS、BMS、电表、空调、消防、除湿机等设备的运行状态及运行模式。

PCS监控：满足储能变流器的参数与限值设置；运行模式设置；实现储能变流器交直流侧电压、电流、功率及充放电量参数的采集与展示；实现PCS通讯状态、启停状态、开关状态、异常告警等状态监测。

BMS监控：满足电池管理系统的参数与限值设置；实现储能电池的电芯、电池簇的温度、电压、电流的监测；实现电池充放电状态、电压、电流及温度异常状态的告警。

空调监控：满足环境温度的监测，可根据设置的阈值进行空调温度的联动调节，并实时监测空调的运行状态及温湿度数据，以曲线形式进行展示。

UPS监控：满足UPS的运行状态及相关电参量监测。

3.3曲线报表

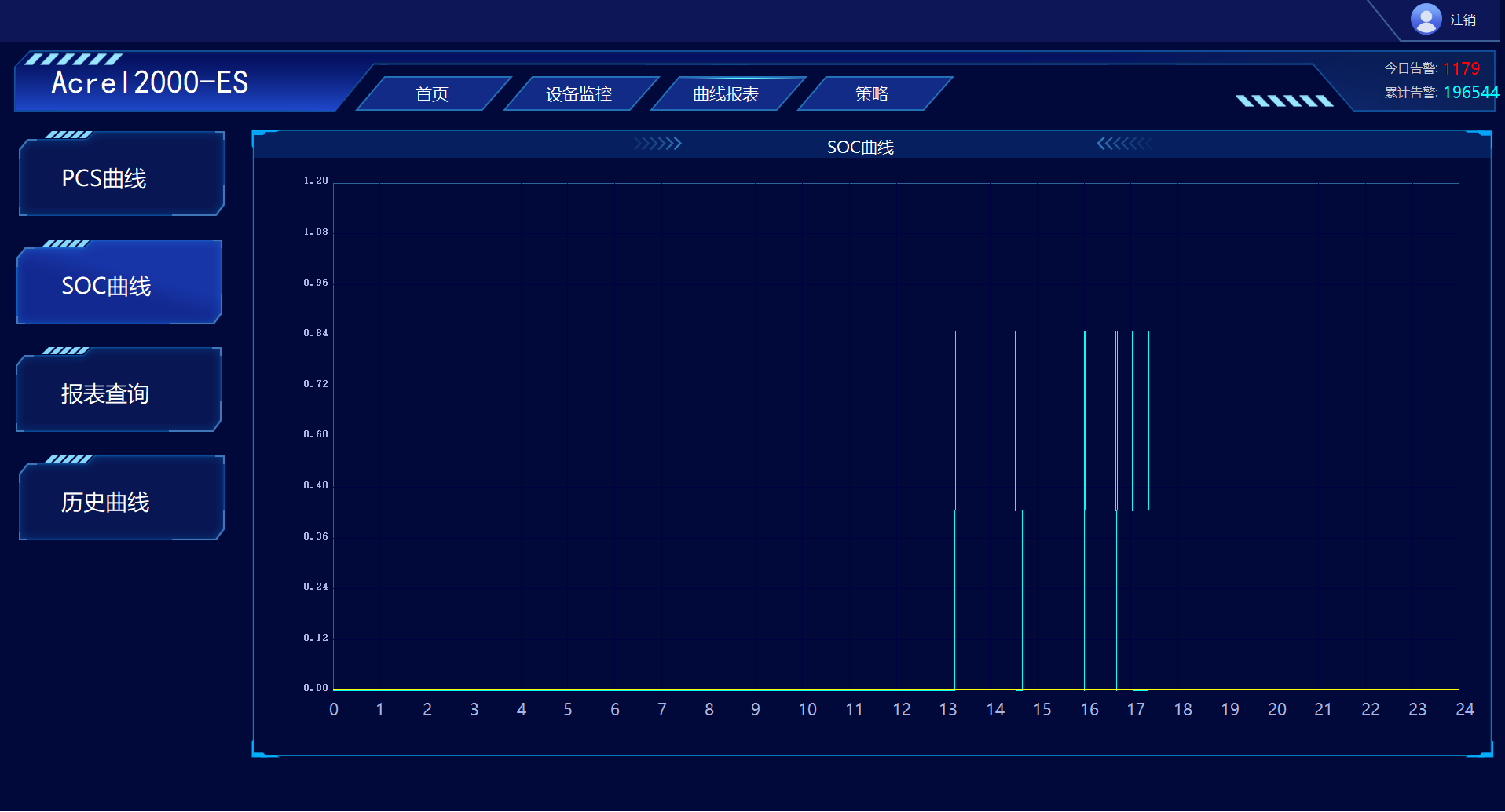

系统能够对PCS充放电功率曲线、SOC变换曲线、及电压、电流、温度等历史曲线的查询与展示。

3.4策略配置

满足储能系统设备参数的配置、电价参数与时段的设置、控制策略的选择。目前支持的控制策略包含计划曲线、削峰填谷、需量控制等。

3.5实时报警

储能能量管理系统具有实时告警功能，系统能够对储能充放电越限、温度越限、设备故障或通信故障等事件发出告警。

3.6事件查询统计

储能能量管理系统能够对遥信变位，温湿度、电压越限等事件记录进行存储和管理，方便用户对系统事件和报警进行历史追溯，查询统计、事故分析。

3.7遥控操作

可以通过每个设备下面的红色按钮对PCS、风机、除湿机、空调控制器、照明等设备进行相应的控制，但是当设备未通信上时，控制按钮会显示无效状态。

3.8用户权限管理

储能能量管理系统为保障系统安全稳定运行，设置了用户权限管理功能。通过用户权限管理能够防止未经授权的操作（如遥控的操作，数据库修改等）。可以定义不同*别用户的登录名、密码及操作权限，为系统运行、维护、管理提供可靠的安全保障。

3.9安科瑞配套产品

序号	设备	型号	图片	说明
1	储能能量管理系统	Acrel-2000ES		实现储能设备的数据采集与监控，统计分析、异常告警、优化控制、数据转发等； 策略控制:计划曲线、需量控制、削峰填谷、备用电源等。
2	触摸屏电脑	PPX-133L		1)承接系统软件 2)可视化展示:显示系统运行信息
3	交流计量表计	DTSD1352		集成电力参量及电能计量及考核管理，提供各类电能数据统计。具有谐波与总谐波含量检测，带有开关量输入和开关量输出可实现“遥信”和“遥控”功能，并具备报警输出。带有RS485通信接口，可选用MODBUS-RTU或DL/T645协议。
4	直流计量表计	DJSF1352		表可测量直流系统中的电压、电流、功率以及正反向电能等;具有红外通讯接口和RS-485通讯接口，同时支持Modbus-RTU协议和DLT645协议;可带继电器报警输出和开关量输入功能。
5	温度在线监测装置	ARTM-8		适用于多路温度的测量和控制，支持测量8通道温度;每一通道温度测量对应2段报警，继电器输出可以任意设置报警方向及报警值。
6	通讯管理机	ANet-2E8S1		能够根据不同的采集规约进行水表、气表、电表、微机保护等设备终端的数据采集汇总；提供规约转换、透明转发、数据加密压缩、数据转换、边缘计算等多项功能；实时多任务并行处理数据采集和数据转发，可多链路上送平台据。
7	串口服务器	Aport		功能:转换“辅助系统”的状态数据，反馈到能量管理系统中。1)空调的开关，调温，及完全断电(二次开关实现)；2)上传配电柜各个空开信号；3)上传UPS内部电量信息等；4)接入电表、BSMU等设备
8	遥信模块	ARTU-KJ8		1)反馈各个设备状态，将相关数据到串口服务器；2)读消防1/0信号，并转发给到上层(关机、事件上报等)；3)采集水浸传感器信息，并转发给到上层(水浸信号事件上报)；4)读取门禁程传感器信息，并转发给到上层(门禁事件上报)。

五、结束语

储能柜智慧大脑是一款颠覆性的能量管理解决方案，它将物联网、大数据、云计算等**技术应用于储能柜的能量管理，实现了储能柜的智慧升*。随着新能源的广泛应用，储能柜智慧大脑将在能源领域发挥越来越重要的作用，为我国新能源事业的发展贡献力量。
